怎樣提升鋼化玻璃預應力？
信息來源：http://www.f0dq7y.cn/ 發(fā)表時間：7/7/2017 11:13:07 AM 關注量：2207

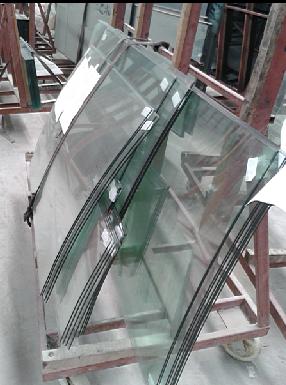

鋼化玻璃是一種預應力玻璃，為提高玻璃的強度,通常使用化學或物理的方法，在玻璃表面形成壓應力，玻璃承受外力時首先抵消表層應力，從而提高了承載能力，增強玻璃自身抗風壓性，寒暑性，沖擊性等。
鋼化玻璃是普通玻璃的深加工產品，它是普通玻璃在600-700度的高溫下均勻加熱，又迅速冷卻，像鋼鐵淬火一樣，玻璃表面形成均勻致密的壓縮層，就像給玻璃穿上了一層看不見的鋼甲，使玻璃強度大大增加。玻璃在鋼化后內應力達到了平衡，分子之間處于繃緊們狀態(tài)，只要一個地方破壞整個平衡狀態(tài)就會崩潰，使整塊玻璃瓦解，所以鋼化后的玻璃不能再進行切割和加工，只能在鋼化前就對玻璃進行加工至需要的形狀，再進行鋼化處理。所以，制造鋼化玻璃時，要先定好尺寸、形狀后再加工。
化學鋼化是利用玻璃表面的離子遷移和擴散特性，使玻璃表面區(qū)域（一般數(shù)百微米以內厚度）成份發(fā)生變化，此變化導致玻璃表面微裂紋消失或在玻璃表面形成壓應力層，進而使得玻璃強度提高。影響化學鋼化玻璃強度的因素：
1、玻璃成份：一般玻璃的SiO2含量在60-65%。Al2O3在離子交換過程中起加速作用，Al2O3的合適用量1%～17%。含量小于1%時，玻璃的化學穩(wěn)定性差，含量大于17%時，生產玻璃時原料熔化困難。
2、熔鹽成份：KNO3成份越純越好。Na2O雜質超過0.5%就會對鋼化效果產生影響。必須及時補充新溶鹽和及時凈化鹽池。
3、處理溫度：必須采用適宜的溫度，過低造成離子交換無法進行，過高則會造成玻璃結構松弛，而使得強度降低。
4、處理時間：必須采用適宜的離子交換時間，玻璃在進行化學鋼化時，處理的時間越長強度越大，但過長時間產生的效益并不明顯。
更多鋼化玻璃推薦閱讀：
鋼化玻璃保養(yǎng)小竅門
鋼化玻璃的作用究竟有多大你知道嗎？
如何鑒別買來的究竟是不是鋼化玻璃
教你避免買到假冒的鋼化玻璃
